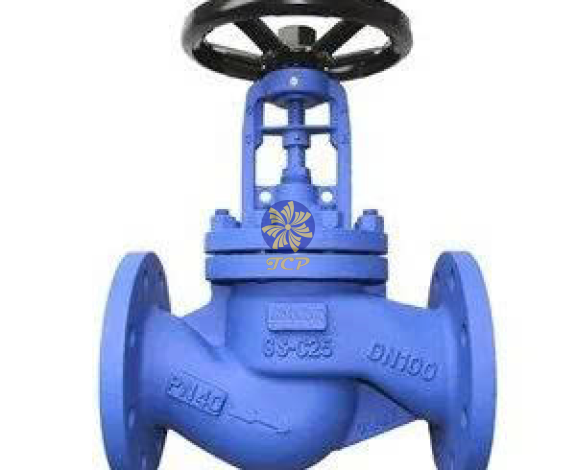

VAN CẦU DN100 KẾT NỐI BÍCH
- Van cầu DN100 kết nối bích là thiết bị van công nghiệp được sử dụng để đóng mở và điều tiết lưu lượng môi chất trong các hệ thống đường ống có kích thước DN100 (100A – 4 inch). Đây là dòng van được ứng dụng rộng rãi trong các hệ thống hơi nóng, nước nóng, dầu tải nhiệt, khí nén và hóa chất nhờ khả năng điều tiết lưu lượng chính xác và độ kín cao.
- Van được thiết kế với thân dạng cầu, bên trong là đĩa van chuyển động theo phương thẳng đứng thông qua cơ cấu trục ren và tay quay điều khiển. Thiết kế này cho phép người vận hành kiểm soát lưu lượng môi chất một cách hiệu quả, đồng thời hạn chế thất thoát áp suất trong quá trình vận hành.
- Kết nối mặt bích theo các tiêu chuẩn quốc tế giúp van cầu DN100 dễ dàng lắp đặt vào hệ thống đường ống công nghiệp, đảm bảo độ chắc chắn, độ kín khít và khả năng làm việc ổn định trong môi trường áp suất và nhiệt độ cao.
THÔNG SỐ KỸ THUẬT
- Loại van: Van cầu (Globe Valve)
- Kích thước: DN100 (100A – 4 inch)
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, DIN PN16, PN25, PN40
- Vật liệu thân van: Gang, gang cầu, thép đúc, inox
- Vật liệu đĩa van: Inox SUS304, SUS316 hoặc thép hợp kim
- Vật liệu trục van: Inox chống ăn mòn
- Kiểu vận hành: Tay quay
- Áp suất làm việc: PN16, PN25, PN40
- Nhiệt độ làm việc: -20°C đến 400°C
- Môi chất sử dụng: Hơi nóng, nước, dầu tải nhiệt, khí nén, hóa chất
- Xuất xứ: Nhật Bản, Hàn Quốc, Đức, Ba Lan, Châu Âu
- Bảo hành: 12 tháng
ĐẶC TÍNH NỔI BẬT
- Van cầu DN100 kết nối bích được chế tạo từ các vật liệu có độ bền cao, đáp ứng tốt yêu cầu vận hành trong môi trường công nghiệp khắc nghiệt. Thiết kế đĩa van dạng cầu giúp quá trình đóng mở và điều tiết lưu lượng diễn ra chính xác, ổn định và hiệu quả.
- Bề mặt làm kín được gia công chính xác giúp tăng khả năng chống rò rỉ và giảm hao hụt môi chất trong quá trình sử dụng. Trục van và đĩa van được sản xuất từ vật liệu chống ăn mòn, đảm bảo tuổi thọ cao và khả năng vận hành bền bỉ.
- Kết nối mặt bích tiêu chuẩn mang lại độ chắc chắn vượt trội, giúp van chịu được rung động, áp lực cao và điều kiện làm việc liên tục trong thời gian dài.
CẤU TẠO
- Van cầu DN100 kết nối bích gồm các bộ phận chính như thân van, nắp van, đĩa van, trục van, tay quay điều khiển, gioăng làm kín và hai đầu mặt bích.
- Thân van được chế tạo từ gang, thép đúc hoặc inox có khả năng chịu áp lực và nhiệt độ cao. Đĩa van được liên kết với trục van để thực hiện chức năng đóng mở hoặc điều tiết lưu lượng môi chất. Trục van được làm từ inox chống ăn mòn nhằm đảm bảo khả năng vận hành ổn định trong thời gian dài.
- Các gioăng làm kín chịu nhiệt được bố trí tại các vị trí kết nối nhằm ngăn ngừa rò rỉ lưu chất và đảm bảo độ kín cho toàn bộ hệ thống.
NGUYÊN LÝ HOẠT ĐỘNG
- Van cầu DN100 hoạt động dựa trên cơ chế nâng hạ đĩa van thông qua tay quay điều khiển. Khi tay quay được xoay theo chiều mở, trục van sẽ nâng đĩa van lên khỏi bề mặt làm kín, cho phép môi chất lưu thông qua van.
- Khi tay quay được xoay theo chiều đóng, đĩa van sẽ hạ xuống và ép sát vào bề mặt làm kín bên trong thân van, ngăn chặn hoàn toàn dòng lưu chất. Người vận hành có thể điều chỉnh độ mở của van để kiểm soát lưu lượng theo yêu cầu thực tế của hệ thống.
ĐẶC TÍNH NỔI BẬT
- Điều tiết lưu lượng chính xác.
- Độ kín cao, hạn chế rò rỉ môi chất.
- Chịu áp suất và nhiệt độ lớn.
- Kết nối mặt bích chắc chắn.
- Độ bền cơ học cao.
- Hoạt động ổn định trong thời gian dài.
- Dễ dàng bảo trì và bảo dưỡng.
- Phù hợp với nhiều loại môi chất công nghiệp.
- Giảm thất thoát năng lượng cho hệ thống.
- Tuổi thọ sử dụng lâu dài.
ỨNG DỤNG
- Van cầu DN100 kết nối bích được sử dụng phổ biến trong các hệ thống lò hơi, đường ống phân phối hơi nóng, bộ trao đổi nhiệt, hệ thống gia nhiệt công nghiệp, hệ thống nước nóng trung tâm và đường ống dầu tải nhiệt. Thiết bị giúp điều tiết lưu lượng chính xác và duy trì áp suất ổn định cho toàn bộ hệ thống.
- Ngoài ra, sản phẩm còn được ứng dụng trong các ngành thực phẩm, đồ uống, dược phẩm, hóa chất, giấy, cao su, dệt nhuộm, nhiệt điện, dầu khí và các công trình cơ điện M&E. Với khả năng làm việc ổn định trong môi trường nhiệt độ và áp suất cao, van cầu DN100 là lựa chọn phù hợp cho nhiều hệ thống công nghiệp quy mô lớn.
LỢI ÍCH
- Việc sử dụng van cầu DN100 kết nối bích giúp nâng cao hiệu quả kiểm soát lưu lượng và áp suất trong hệ thống đường ống. Thiết bị góp phần giảm thất thoát năng lượng, tối ưu hóa hiệu suất vận hành và nâng cao độ an toàn cho toàn bộ dây chuyền sản xuất.
- Nhờ độ bền cao, khả năng chịu nhiệt và chịu áp lực tốt, sản phẩm giúp giảm chi phí bảo trì, kéo dài tuổi thọ hệ thống và hạn chế thời gian dừng máy. Đây là giải pháp hiệu quả dành cho các doanh nghiệp mong muốn tối ưu hóa hiệu suất hoạt động và chi phí vận hành lâu dài.
