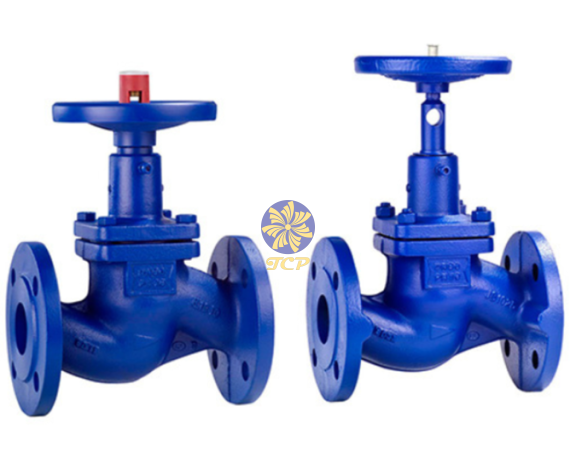

VAN CẦU KẾT NỐI BÍCH DN15 – DN250

• Van cầu kết nối bích là loại van công nghiệp được sử dụng để đóng mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống đường ống. Sản phẩm được thiết kế với đĩa van chuyển động theo phương thẳng đứng và kết nối với hệ thống thông qua hai mặt bích tiêu chuẩn, giúp đảm bảo độ kín khít cao cũng như khả năng chịu áp suất và nhiệt độ lớn.
• Van cầu mặt bích thường được sử dụng trong các hệ thống hơi nóng, nước nóng, dầu tải nhiệt, khí nén, hóa chất và nhiều ứng dụng công nghiệp khác. Đặc biệt, dòng van này được lựa chọn phổ biến cho các hệ thống đường ống có kích thước từ DN50 trở lên hoặc những môi trường vận hành yêu cầu độ bền cao và khả năng điều tiết lưu lượng chính xác.

THÔNG SỐ KỸ THUẬT

• Loại van: Van cầu (Globe Valve)
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
• Kích thước: DN15 – DN250
• Vật liệu thân van: Gang, thép đúc, inox
• Vật liệu đĩa van: Inox chống ăn mòn
• Vật liệu trục van: Thép không gỉ
• Vật liệu gioăng: PTFE hoặc vật liệu chịu nhiệt
• Áp suất làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: -20°C đến 400°C
• Môi chất sử dụng: Hơi nóng, nước, khí nén, dầu, hóa chất
• Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Châu Âu
• Bảo hành: 12 tháng

ĐẶC TÍNH NỔI BẬT

• Van cầu kết nối bích được thiết kế chuyên biệt cho các hệ thống cần kiểm soát lưu lượng chính xác. Nhờ cấu tạo đĩa van chuyển động lên xuống theo phương thẳng đứng, người vận hành có thể điều chỉnh lưu lượng dòng chảy một cách linh hoạt, từ đóng hoàn toàn đến mở hoàn toàn hoặc điều tiết theo yêu cầu thực tế.
• Thân van được sản xuất từ gang, thép hoặc inox có khả năng chịu áp lực và nhiệt độ cao. Đĩa van và trục van thường được chế tạo từ inox chống ăn mòn giúp tăng độ bền khi làm việc trong môi trường hơi nóng hoặc hóa chất. Hệ thống gioăng làm kín chất lượng cao giúp hạn chế rò rỉ và nâng cao tuổi thọ thiết bị.
• Kiểu kết nối mặt bích giúp van được lắp đặt chắc chắn trên đường ống, giảm rung động và đảm bảo độ ổn định trong quá trình vận hành liên tục.

CẤU TẠO

• Van cầu kết nối bích gồm các bộ phận chính như thân van, nắp van, đĩa van, trục van, gioăng làm kín, tay quay điều khiển và hai đầu mặt bích kết nối.
• Thân van là bộ phận chịu áp lực chính của hệ thống và thường được chế tạo từ gang hoặc thép đúc. Đĩa van được liên kết trực tiếp với trục van để thực hiện chức năng đóng mở hoặc điều tiết dòng chảy. Trục van được làm từ thép không gỉ nhằm đảm bảo độ bền và khả năng chống ăn mòn trong quá trình sử dụng.
• Nắp van được liên kết với thân van giúp bảo vệ các chi tiết bên trong và ngăn môi chất thoát ra ngoài. Gioăng làm kín được bố trí tại các vị trí kết nối nhằm tăng độ kín khít và ngăn ngừa rò rỉ lưu chất.

NGUYÊN LÝ HOẠT ĐỘNG

• Van cầu mặt bích hoạt động dựa trên nguyên lý nâng hạ đĩa van thông qua cơ cấu tay quay hoặc bộ truyền động. Khi tay quay được xoay theo chiều mở, trục van sẽ nâng đĩa van lên khỏi bề mặt làm kín, tạo khoảng trống cho lưu chất đi qua.
• Khi tay quay được xoay theo chiều ngược lại, đĩa van sẽ hạ xuống và ép chặt vào bề mặt làm kín bên trong thân van. Lúc này dòng lưu chất bị chặn hoàn toàn và van ở trạng thái đóng. Nhờ cơ chế này, van cầu có thể thực hiện tốt cả chức năng đóng mở và điều tiết lưu lượng trong hệ thống.

ƯU ĐIỂM

• Điều tiết lưu lượng chính xác.
• Độ kín cao và hạn chế rò rỉ.
• Chịu áp suất và nhiệt độ lớn.
• Hoạt động ổn định trong môi trường công nghiệp.
• Kết nối mặt bích chắc chắn.
• Độ bền cao và tuổi thọ lâu dài.
• Dễ dàng vận hành và bảo trì.
• Phù hợp với nhiều loại môi chất khác nhau.
• Có thể lắp bộ điều khiển điện hoặc khí nén.

ỨNG DỤNG

• Van cầu kết nối bích được sử dụng rộng rãi trong các hệ thống hơi nóng, nước nóng, khí nén, dầu tải nhiệt và hóa chất. Sản phẩm đặc biệt phù hợp với các nhà máy thực phẩm, dược phẩm, hóa chất, dệt nhuộm, giấy, nhiệt điện, dầu khí và các dây chuyền sản xuất công nghiệp yêu cầu khả năng điều tiết lưu lượng chính xác.
• Ngoài các hệ thống vận hành thủ công bằng tay quay, van cầu mặt bích còn có thể được tích hợp với bộ truyền động điện hoặc khí nén để phục vụ các hệ thống tự động hóa, hệ thống HVAC và các dây chuyền sản xuất hiện đại.
• Đối với môi chất dạng lỏng, khí hoặc hơi nóng, van cầu mang lại hiệu quả kiểm soát dòng chảy rất tốt. Tuy nhiên, sản phẩm thường không được khuyến nghị sử dụng cho các môi chất dạng bùn, dạng sệt hoặc có hàm lượng cặn lớn do kết cấu bên trong có thể làm cản trở dòng chảy.

LỢI ÍCH

• Việc sử dụng van cầu kết nối bích giúp doanh nghiệp kiểm soát chính xác lưu lượng lưu chất trong hệ thống, từ đó nâng cao hiệu suất vận hành và giảm tiêu hao năng lượng. Khả năng đóng kín tốt giúp hạn chế thất thoát môi chất, giảm chi phí sản xuất và tăng độ an toàn cho toàn bộ hệ thống.
• Bên cạnh đó, kết cấu chắc chắn cùng vật liệu chất lượng cao giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và hạn chế thời gian dừng máy. Đây là giải pháp lý tưởng cho các hệ thống công nghiệp yêu cầu độ tin cậy, độ bền và khả năng điều tiết lưu lượng cao.
