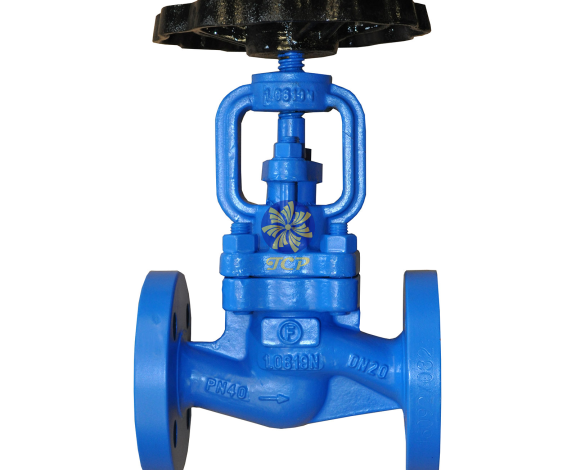

VAN CẦU DN20 KẾT NỐI BÍCH

Van cầu DN20 kết nối bích là thiết bị đóng mở và điều tiết lưu lượng lưu chất được sử dụng rộng rãi trong các hệ thống hơi nóng, nước nóng, dầu tải nhiệt, khí nén và hóa chất công nghiệp. Với kích thước DN20 (3/4 inch), sản phẩm phù hợp cho các hệ thống đường ống có lưu lượng vừa và nhỏ, yêu cầu khả năng kiểm soát dòng chảy chính xác và độ kín cao.

Van được thiết kế theo dạng thân cầu với cơ cấu đĩa van chuyển động theo phương thẳng đứng, giúp điều chỉnh lưu lượng hiệu quả và ổn định trong quá trình vận hành. Kiểu kết nối mặt bích giúp tăng độ chắc chắn khi lắp đặt, đồng thời đảm bảo khả năng chịu áp suất và nhiệt độ cao trong các môi trường công nghiệp khắc nghiệt.

THÔNG SỐ KỸ THUẬT

Loại van: Van cầu (Globe Valve)

Kích thước: DN20 (20A – 3/4 inch)

Kiểu kết nối: Mặt bích

Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS

Vật liệu thân van: Gang, gang cầu, thép đúc hoặc inox

Vật liệu đĩa van: Inox hoặc thép hợp kim

Vật liệu trục van: Inox chống ăn mòn

Áp suất làm việc: PN16, PN25, PN40

Nhiệt độ làm việc: -20°C đến 400°C

Môi chất sử dụng: Hơi nóng, nước, dầu, khí nén, hóa chất

Kiểu vận hành: Tay quay

Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Châu Âu, Trung Quốc

Bảo hành: 12 tháng

ĐẶC TÍNH NỔI BẬT

Van cầu DN20 kết nối bích được thiết kế nhằm đáp ứng yêu cầu kiểm soát lưu lượng chính xác trong các hệ thống công nghiệp. Nhờ cơ cấu đĩa van đóng mở theo phương thẳng đứng, sản phẩm cho khả năng điều tiết dòng chảy tốt hơn so với nhiều loại van thông dụng khác.

Thân van được sản xuất từ vật liệu có độ bền cao, chịu được áp suất lớn và nhiệt độ cao trong thời gian dài. Đĩa van và trục van được gia công chính xác, giúp quá trình vận hành nhẹ nhàng, ổn định và hạn chế tối đa hiện tượng rò rỉ lưu chất.

Kiểu kết nối mặt bích giúp van dễ dàng lắp đặt trên các hệ thống đường ống công nghiệp, đồng thời tăng khả năng chịu rung động và đảm bảo độ kín trong quá trình sử dụng.

CẤU TẠO

Van cầu DN20 kết nối bích gồm các bộ phận chính như thân van, nắp van, đĩa van, trục van, gioăng làm kín, tay quay điều khiển và hai đầu kết nối mặt bích.

Thân van là bộ phận chịu áp lực chính và thường được chế tạo từ gang hoặc thép đúc chất lượng cao. Đĩa van được kết nối trực tiếp với trục van và thực hiện chức năng đóng mở hoặc điều tiết lưu lượng. Trục van được sản xuất từ inox chống ăn mòn giúp nâng cao tuổi thọ sản phẩm.

Hệ thống gioăng làm kín được lắp đặt tại các vị trí liên kết nhằm đảm bảo độ kín khít và ngăn ngừa rò rỉ môi chất trong quá trình vận hành.

NGUYÊN LÝ HOẠT ĐỘNG

Van cầu DN20 hoạt động thông qua cơ cấu nâng hạ đĩa van bằng tay quay. Khi người vận hành xoay tay quay theo chiều mở, trục van sẽ nâng đĩa van lên khỏi bề mặt làm kín, cho phép lưu chất đi qua với lưu lượng phù hợp.

Khi xoay tay quay theo chiều đóng, đĩa van sẽ từ từ hạ xuống và ép chặt vào bề mặt làm kín bên trong thân van, ngăn chặn hoàn toàn dòng lưu chất. Cơ chế này giúp van thực hiện tốt chức năng điều tiết lưu lượng cũng như đóng kín hệ thống khi cần thiết.

ƯU ĐIỂM

Điều tiết lưu lượng chính xác.

Độ kín cao và hạn chế rò rỉ.

Chịu áp suất và nhiệt độ lớn.

Kết nối mặt bích chắc chắn.

Vận hành ổn định và bền bỉ.

Dễ dàng bảo trì và thay thế.

Phù hợp với nhiều loại môi chất.

Tuổi thọ sử dụng lâu dài.

Khả năng làm việc tốt trong môi trường công nghiệp.

ỨNG DỤNG

Van cầu DN20 kết nối bích được sử dụng phổ biến trong các hệ thống hơi nóng, lò hơi, bộ trao đổi nhiệt, đường ống nước nóng, dầu tải nhiệt và khí nén công nghiệp. Sản phẩm thường được lắp đặt tại các vị trí yêu cầu kiểm soát lưu lượng hoặc điều chỉnh áp suất trong hệ thống.

Ngoài ra, van còn được ứng dụng trong các ngành thực phẩm, đồ uống, dược phẩm, hóa chất, dệt nhuộm, giấy, cao su và các hệ thống cơ điện M&E. Với khả năng vận hành ổn định và độ bền cao, van cầu DN20 là lựa chọn phù hợp cho nhiều công trình công nghiệp hiện nay.

LỢI ÍCH

Việc sử dụng van cầu DN20 kết nối bích giúp nâng cao hiệu quả vận hành của hệ thống nhờ khả năng kiểm soát dòng chảy chính xác và ổn định. Thiết bị giúp giảm thất thoát lưu chất, tối ưu hóa hiệu suất sử dụng năng lượng và góp phần tiết kiệm chi phí vận hành cho doanh nghiệp.

Bên cạnh đó, kết cấu chắc chắn cùng vật liệu chất lượng cao giúp giảm chi phí bảo trì, hạn chế sự cố trong quá trình vận hành và kéo dài tuổi thọ của toàn bộ hệ thống đường ống. Đây là giải pháp đáng tin cậy cho các hệ thống công nghiệp yêu cầu độ bền và độ chính xác cao.
